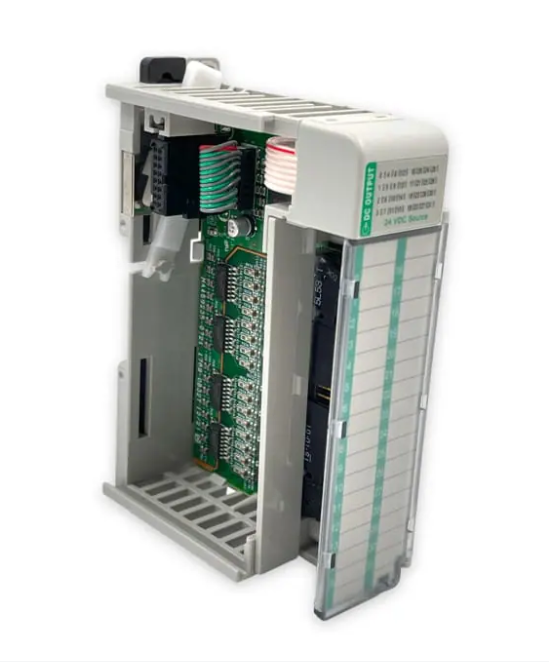

Аллен Брэдли 1769-OB32T

Allen Bradley 1769-OB32T по сути представляет собой 32-точечный модуль вывода постоянного тока высокой плотности. Он принадлежит к серии продуктов CompactLogix от Rockwell Automation. Его основная функция — получение инструкций от ПЛК и управление исполнительными механизмами на месте. Благодаря наличию 32 выходных точек он особенно подходит для сценариев, где имеется большое количество выходных точек, но ограниченное пространство в шкафу управления. Самым важным моментом является то, что он оснащен электронным защитным предохранителем, который очень практичен в промышленных условиях и позволяет избежать многих проблем. Как поставщик, вся продукция, которую Hanyite Automation Technology предоставляет вам в настоящее время, является оригинальной, совершенно новой и имеется в достаточном количестве на складе. Если у вас есть какие-либо требования к покупке, пожалуйста, свяжитесь с нами в любое время.

Особенности и преимущества

Самым большим преимуществом Allen Bradley 1769-OB32T является то, что он имеет множество точек и отличается надежностью. На одной плате размещено 32 точки, что позволяет существенно сэкономить ценное пространство в шкафу управления. Вам не нужно наполнять шкаф дополнительными баллами только для того, чтобы разместить еще больше очков. Самое главное, что у него есть функция «электронного страхования». Если оборудование на объекте закорачивается или перегружается, оно может автоматически отключить защиту. В отличие от модулей старого образца, вам не придется вручную заменять предохранитель и сбрасывать его после устранения неисправности. Вы можете просто нажать кнопку сброса и продолжить использование. Это экономит деньги на запасных частях и делает техническое обслуживание особенно простым.

Ключевая характеристика

Это модуль вывода постоянного тока на 24 В с 32 точками, управляемыми в двух группах. Каждая группа имеет свой общий терминал. Каждая точка может выдавать ток силой 0,5 ампера, что более чем достаточно для обычных соленоидов или реле. Он принадлежит к семейству CompactLogix и должен быть подключен к стойке 1769. Электропроводка должна выполняться в соответствии со специальными клеммными колодками. Более того, поскольку он оснащен встроенными функциями защиты, его гораздо надежнее использовать, чем обычные модули. Нет необходимости беспокоиться о том, что модуль случайно сгорит из-за неправильной эксплуатации.

Экологическая пригодность

Allen Bradley 1769-OB32T специально разработан для суровых условий эксплуатации в мастерских и чрезвычайно долговечен. Будь то жаркое лето или холодная зима, или во влажных и пыльных условиях, он может работать нормально. Его устойчивость к вибрации и помехам также соответствует промышленным стандартам. Пока он находится в обычном диапазоне температур от 0 до 60 градусов, даже если он установлен на вибрирующей машине, он может стабильно работать без каких-либо проблем.

Часто задаваемые вопросы

Вопрос 1. Если выходная точка закорочена, какого цвета будет свет?

О: Если произойдет короткое замыкание или перегрузка, модуль автоматически отключит выход в этой точке. В это время соответствующий светодиодный индикатор погаснет (или начнет мигать, в зависимости от версии прошивки; обычно выключенное состояние указывает на защитное состояние). После исключения короткого замыкания повторно включите выходной канал, и если лампочка загорится, это означает, что он вернулся в нормальное состояние.

В2. Может ли этот модуль напрямую управлять контакторами 110 В или 220 В?

О: Абсолютно нет! Это модуль вывода 24 В постоянного тока. Если подключить питание переменного тока 220 В, контактор не только не будет двигаться, но и модуль мгновенно сгорит. Для управления оборудованием на 220 В используйте реле или модули вывода переменного тока.

Вопрос 3. Требуется ли для этого модуля отдельный внешний источник питания?

О: Allen Bradley 1769-OB32T не требует отдельного внешнего источника питания. Однако он будет потреблять ток 5 В на объединительной плате (около 290 мА). Поэтому вам нужно посчитать, сможет ли ваш силовой модуль 1769 справиться с таким количеством модулей. Не перегружайте источник питания шины.
