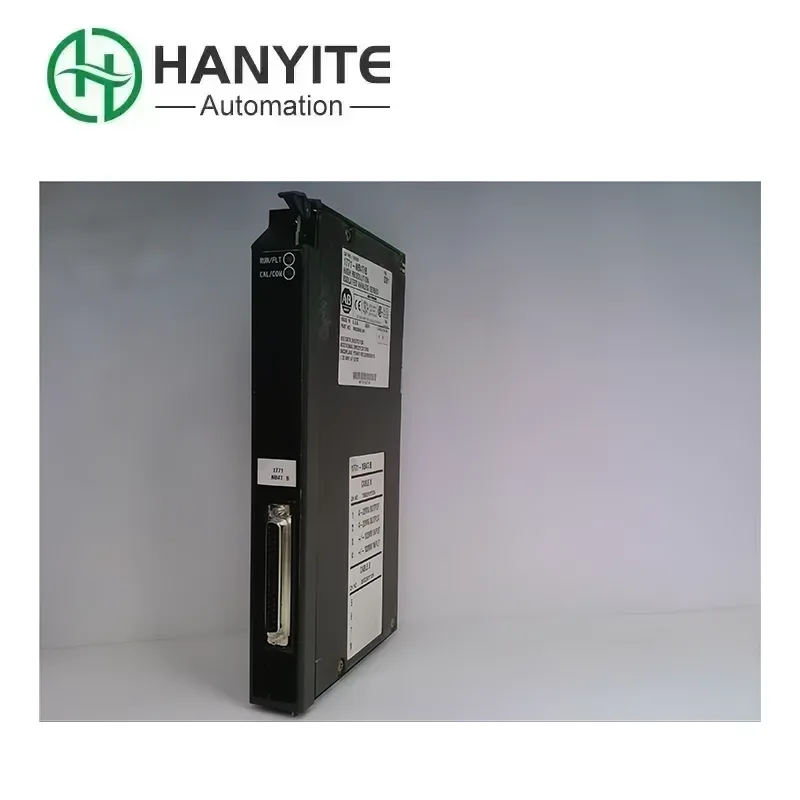

Аллен Брэдли 1771-NB4T

Allen Bradley 1771-NB4T — это модуль связи PROFIBUS-DP из серии Rockwell 1771. Вы можете думать об этом как о «переводчике» или «мосте». На многих заводах оборудование может поставляться из разных «стран» (брендов), например, ПЛК от Rockwell (говоря по-английски), а преобразователи частоты, датчики или приборы — от Siemens или других европейских брендов (говоря по-немецки). Они не понимают язык друг друга и не могут общаться напрямую. Его задача состоит в том, чтобы позволить ПЛК Rockwell серии PLC-5 или SLC 5/03 и выше понимать и управлять теми устройствами, которые говорят по PROFIBUS «по-немецки», чтобы вся система автоматизации могла работать бесперебойно и совместно. Поэтому, когда вашему заводу необходимо приобрести этот незаменимый «переводчик», выбор надежного поставщика имеет первостепенное значение. Мы обещаем предоставить оригинальные и совершенно новые модули, чтобы ваша старая система могла работать стабильно и долго.

Повышение эффективности

1. Раньше для подключения устройства требовалось протянуть не один десяток проводов. Теперь требуется только один шинный кабель и несколько разъемов, что значительно сокращает время установки.

2. С помощью программного обеспечения для настройки инженеры могут просматривать полное состояние сети на компьютере и быстро обнаруживать проблемы со связью вместо использования мультиметра для проверки одного провода за раз, как они делали это раньше.

3. Когда устройство выходит из строя, диагностическая информация модуля может быстро указать вам, какая ведомая станция отключилась, и обслуживающий персонал может напрямую проверить это устройство, а не искать повсюду проблему, что значительно сокращает время простоя.

4. С устройства можно одновременно считывать большие объемы данных (например, рабочий ток, частота, коды неисправностей преобразователя частоты и т. д.), вместо возможности считывания только простого сигнала, как раньше. Информация становится более полной, а контроль более точным.

Основной интерес

1. Самым большим преимуществом является то, что устройства разных марок могут гармонично сосуществовать в одной системе. Вам не придется заменять все преобразователи частоты Siemens только для того, чтобы использовать ПЛК Rockwell, что позволяет сэкономить значительную сумму денег.

2. По сравнению с традиционной жесткой проводкой «точка-точка», PROFIBUS позволяет подключать множество устройств по одному шинному кабелю. Чем больше устройств, тем заметнее экономия средств с точки зрения кабелей, стоек и конструкции, и тем чище будет шкаф.

3. Цифровая связь более точна, имеет более сильные возможности защиты от помех, а передача данных происходит быстрее, что позволяет всей системе управления достичь более высокого уровня скорости реагирования и стабильности.

4. Для тех систем PLC-5, которые все еще работают стабильно, если необходимо добавить новые устройства PROFIBUS, этот модуль является лучшим выбором, позволяющим избежать огромных инвестиций в модернизацию всей системы.

Совместимость и интеграция

1. Allen Bradley 1771-NB4T в основном предназначен для использования в сочетании с процессорами серий PLC-5 и SLC 5/03 и выше. Обратите внимание, что его нельзя использовать на более современных платформах ControlLogix или CompactLogix, которые имеют соответствующие модули серий 1756 или 1769.

2. Его необходимо установить в стойку ввода-вывода серии 1771, например 1771-A1B, 1771-A2B, 1771-A3B и т. д.

3. В качестве ведущей станции она может интегрировать большинство устройств сторонних производителей, поддерживающих ведомый протокол PROFIBUS-DP, таких как преобразователи частоты, пускатели, приборы, модули ввода-вывода и т. д. от таких брендов, как Siemens, SEW и Danfoss. Совместимость очень обширна, и это действительно «мастер на все руки».

4. Для записи программ ПЛК необходимо использовать RSLogix 5 или RSLogix 500, а обмен данными с 1771-NB4T можно осуществлять посредством инструкций блочной передачи (BTR/BTW). В то же время для настройки всей сети PROFIBUS необходимо использовать программное обеспечение RSNetWorx for PROFIBUS.

Часто задаваемые вопросы

Вопрос 1: Можно ли использовать этот модуль в моей стойке ControlLogix?

О: Allen Bradley 1771-NB4T представляет собой модуль архитектуры 1771 и может использоваться только в системах PLC-5 и SLC 500. Система ControlLogix требует использования модулей 1756-DNB или 1756-DNBH.

Вопрос 2: Как я могу узнать, правильно ли моя программа ПЛК читает и записывает данные?

О: В программе ПЛК для связи с модулем необходимо использовать инструкции чтения блока передачи (BTR) и записи передачи блока (BTW). Вы можете отслеживать «бит завершения» (DN) и «бит ошибки» (ER) этих инструкций, а также данные в таблице данных, чтобы определить, является ли связь нормальной.

В3: Можно ли напрямую подключить имеющееся у меня оборудование PROFIBUS-PA?

О: Нет, не может. PROFIBUS-PA — это безопасная шина, используемая для автоматизации процессов. Вам понадобится соединитель или канал DP/PA для подключения сегмента PA к сети DP, после чего Allen Bradley 1771-NB4T сможет взаимодействовать с устройством PA.
