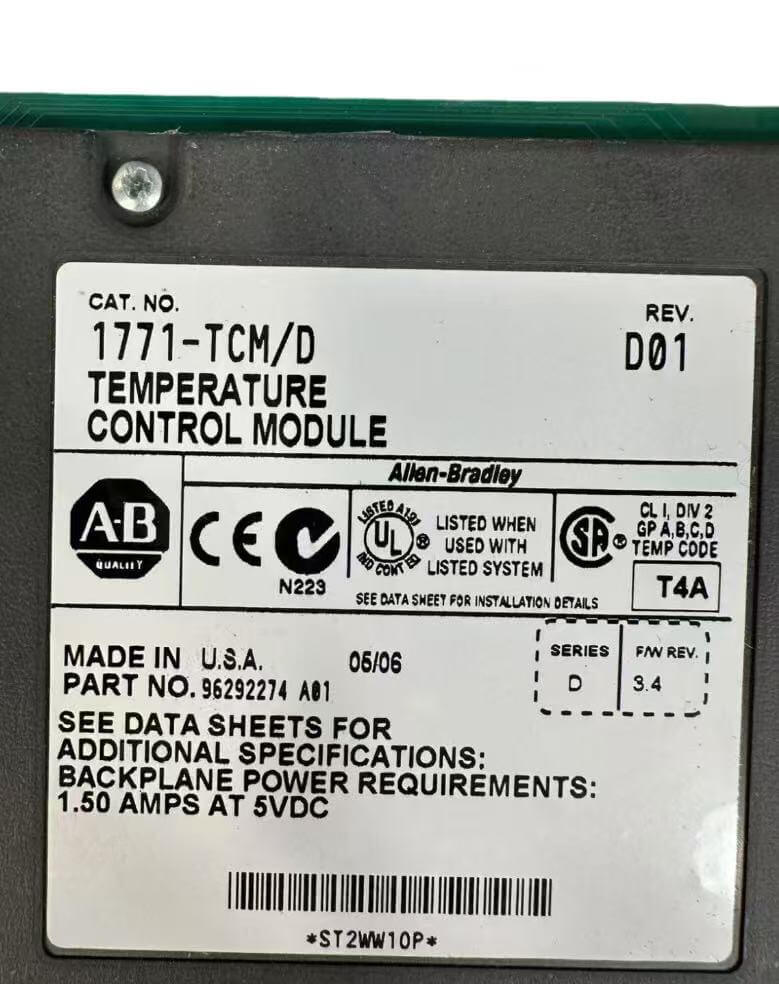

Аллен Брэдли 1771-TCM

Точный контроль температуры в высокотемпературных печах и сосудах для химических реакций часто зависит от сбора сигнала с помощью многоканальной термопары. Allen Bradley 1771-TCM с локальной объединительной платой ввода-вывода напрямую подключается и точно адаптируется к таким сложным условиям благодаря компенсации холодного конца в широком диапазоне температур. Этот модуль питается от объединительной панели стойки без необходимости использования внешнего источника питания.

По сравнению с традиционными датчиками контроля температуры он устраняет необходимость последовательного аналогового преобразования величин и проводки, обеспечивает прямую оцифровку милливольтовых сигналов и значительно снижает ошибки проводки и дрейф внутри шкафа. После проверки Hanyite Automation Technology с поставщиками текущий канал закупок работает гладко, и на складе имеются совершенно новые продукты, обеспечивающие надежную аппаратную поддержку для модернизации систем измерения температуры производственной линии.

Логика работы панели

Операторы могут быстро выполнить согласование параметров канала, просто настроив их с помощью упрощенных DIP-переключателей на передней панели, без необходимости сложной настройки программного обеспечения. Комбинация световых индикаторов на панели Allen Bradley 1771-TCM может интуитивно отображать в реальном времени состояние термопар и связи с чрезвычайно высокой узнаваемостью на месте. Порог сбора сигнала и параметры фильтрации предварительно задаются на основе инженерной логики, что значительно снижает частоту ручного вмешательства и риск неправильной эксплуатации.

Надежность и экологичность

Этот модуль специально разработан для тяжелых промышленных условий. Allen Bradley 1771-TCM может поддерживать точность компенсации холодного спая термопары в широком диапазоне температур от -25°C до +65°C. Он также может поддерживать физическую стабильность внутренних электронных компонентов даже в условиях сильной вибрации и пыльных цехов. Его печатная плата обработана методом литьевого покрытия, эффективно блокируя эрозию влажного воздуха и проводящей пыли, обеспечивая надежность измерений в суровых условиях, таких как выплавка металлов или химическая промышленность, для долгосрочной эксплуатации.

Выездное обслуживание и устранение неполадок

Модуль использует стандартную конструкцию установки опорной плиты с вставной направляющей. При замене на месте достаточно отсоединить клеммную колодку проводки и снять блокировку, чтобы завершить вставку и извлечение, причем это занимает очень мало времени. Конструкция изоляции неисправностей каналов Allen Bradley 1771-TCM позволяет проводить независимое устранение неисправностей при повреждении одного канала без необходимости отключения всей машины для ремонта. В сочетании с функцией самодиагностики системы обслуживающий персонал может быстро обнаружить потенциальные проблемы, такие как поломка датчика или короткое замыкание, что значительно сокращает время простоя производственной линии.

Вопросы и ответы по установке и эксплуатации

В1 Поддерживает ли этот модуль установку с возможностью «горячей» замены?

Операция горячей замены не поддерживается. Перед подключением к сети или изменением проводки необходимо отключить электропитание стойки. В противном случае существует вероятность повреждения цепи объединительной платы.

Вопрос 2. Сколько слотов ввода-вывода требуется для основной платы модуля?

В соответствии с требованиями к конфигурации системы этот модуль обычно занимает стандартный слот ввода-вывода 1771.

В3 Как выбрать и настроить тип термопары?

Тип термопары выбирается и настраивается с помощью микро-DIP-переключателя на передней панели модуля. После отключения питания можно выполнить ручное переключение в соответствии со схемой наклейки сбоку.

В4 Может ли он напрямую взаимодействовать с уровнем управления Ethernet?

Он поддерживает только локальную связь с объединительной платой ввода-вывода 1771. Если вам необходимо подключиться к Ethernet, вам необходимо использовать соответствующий модуль шлюза серии 1771.

В5. О какой неисправности свидетельствует непрерывное мигание индикатора канала после включения питания?

Мигание обычно указывает на то, что вход этого канала отключен или перепутана полярность термопары. Вам необходимо отключить питание и проверить состояние проводки элемента измерения температуры на месте.
