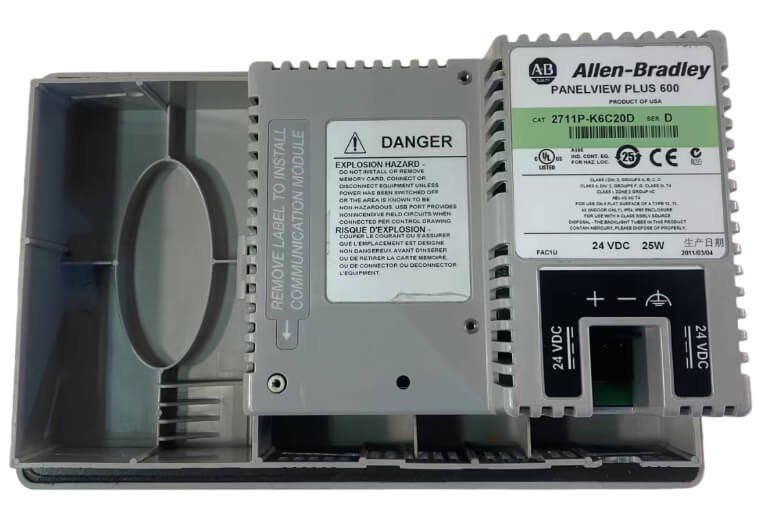

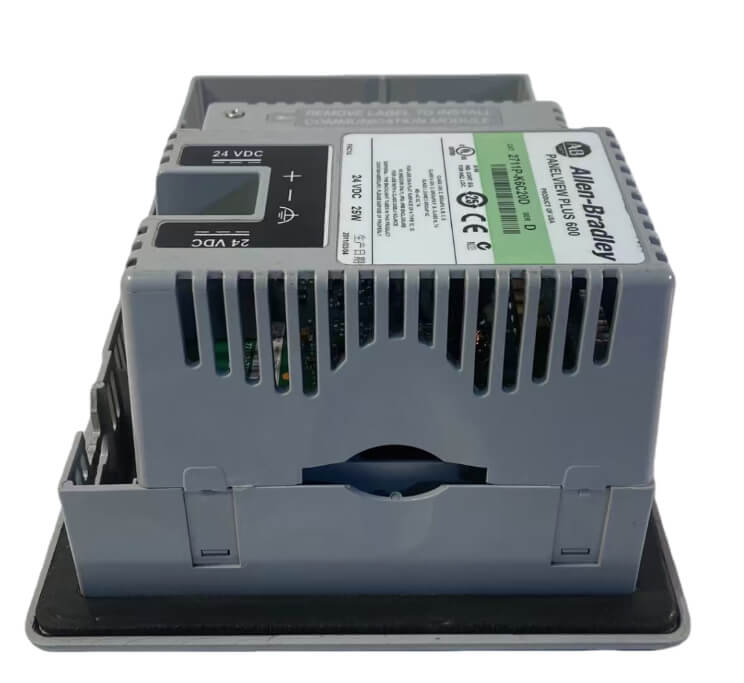

Аллен Брэдли 2711P-K6C20D

Металлургическому цеху с высокой запыленностью требуется ПЛК для защиты от помех. Традиционный чисто сенсорный HMI склонен к сбоям в работе инструкций из-за загрязнения маслом. Allen Bradley 2711P-K6C20D оснащен двойным вводом сенсорных и физических кнопок, что обеспечивает точность ввода параметров и работу аварийной остановки даже при ношении толстых перчаток; он совместим с источником питания широкого диапазона напряжения 18–32 В постоянного тока и имеет встроенные два последовательных порта DH-485 и DF1, что значительно повышает стабильность базовой связи в гетерогенных сетях по сравнению со старыми моделями с одним протоколом. После подключения к Hanyite Automation Technology и внедрения в оптовом канале все оборудование становится совершенно новым и имеется на складе, что отвечает срочным требованиям к установке при обновлении производственной линии.

Особенности и преимущества

В комплексных проектах модернизации производственных линий и интеграции оборудования стабильность операционного терминала и гибкость связи напрямую влияют на эффективность работы системы. Allen Bradley 2711P-K6C20D с режимом двойного ввода с клавиатурой и сенсорным вводом может точно выполнять аварийный запуск/остановку и цифровой ввод с помощью физических кнопок, даже когда оператор носит толстые защитные перчатки, что эффективно позволяет избежать риска случайного прикосновения или неисправности чисто сенсорного экрана. Его встроенная возможность многопротокольной связи значительно упрощает процесс сетевого взаимодействия устройств в гетерогенных сетях, обеспечивая эффективное взаимодействие данных и мониторинг в реальном времени на базовом уровне, а также обеспечивая надежную поддержку интерфейса для непрерывных производственных операций.

Ключевые особенности

У вас есть два способа взаимодействия с этим устройством: сенсорный экран и полнофункциональная клавиатура. Это означает, что вы можете перемещаться по меню или набирать точные параметры. Даже если панель замаслена или покрыта пылью, физические кнопки по-прежнему четко щелкают, поэтому вы знаете, что ваша команда выполнена.

Он напрямую взаимодействует с несколькими протоколами с такими портами, как RS-232, DF1 и DH-485, поэтому работает со старыми механизмами управления. Allen Bradley 2711P-K6C20D подключается напрямую к ПЛК MicroLogix без каких-либо дополнительных шлюзов, обеспечивая бесперебойную передачу данных.

5,5-дюймовый дисплей STN яркий и легко читаемый при любом заводском освещении. Вам не придется щуриться, чтобы увидеть сигналы тревоги или обработать данные, что делает проверку быстрее и проще для глаз.

Экологическая адаптивность

Промышленные условия неблагоприятны для терминалов: перепады температур, влажность и помехи могут вызвать серьезные проблемы. Allen Bradley 2711P-K6C20D создан для работы в диапазоне температур от 0°C до 55°C, поэтому он работает как на станах горячей прокатки, так и на холодных подстанциях. Передняя панель имеет класс NEMA 4X/IP65, поэтому ее можно мыть из шланга, не допуская попадания воды, а также защищает от пыли. Это помогает устройству работать дольше и с меньшими простоями из-за факторов окружающей среды.

Часто задаваемые вопросы

Вопрос 1. Как бороться с этим экраном, не подключающимся к MicroLogix 1400?

О: Сначала проверьте правильность подключения кабелей. Соединение 232 склонно к смещению контактов. Если с кабелями все в порядке, перейдите к настройкам связи в системе и измените протокол на полнодуплексный DF1. Установите скорость передачи данных в соответствии со скоростью ПЛК, обычно 19200. Не используйте автоматическое определение; старые устройства часто не могут его распознать. Ручная настройка — самый безопасный вариант.

В2. Калибровка сенсора очень неточная, указатель перемещается туда-сюда. Как его откалибровать?

О: Когда машина включена, зажмите левый верхний угол экрана и не отпускайте. Войдите в панель управления и найдите значок «Сенсорный экран». Нажмите на него и нажмите «Калибровать». Просто укажите перекрестным курсором. Будьте внимательны и не трясите пальцем во время калибровки. Используйте стилус или кончик ногтя, чтобы указать на центр для наиболее точного результата. После нажатия появится предложение сохранить и перезапустить, и все вступит в силу.

Вопрос 3. Могу ли я работать на этой машине в толстых, пропитанных маслом перчатках?

О: Чистый тачскрин точно не подойдет. Этот экран является резистивным, и толстые перчатки не смогут проникнуть через него. Но преимуществом 2711P-K6C20D является наличие физических кнопок внизу. Для повседневных операций, таких как запуск и остановка оборудования, ввод номера и т. д., вы можете напрямую нажимать на клавиатуру, не снимая перчаток, чтобы коснуться экрана. Это гораздо удобнее использовать в полевых условиях.

Вопрос 4. Как заменить аккумулятор? Программа потеряется, если отключить электричество?

О: В правом верхнем углу экрана есть небольшая крышка. Снимите его, чтобы увидеть батарею. Замените его быстро в течение трех минут. Конденсаторы внутри могут удерживать мощность, а дисплей и настройки не будут потеряны. Если это займет более десяти минут, возможно, потребуется переопределить данные сенсорной калибровки, но программа конфигурации сохраняется во флэш-памяти и не будет потеряна.
