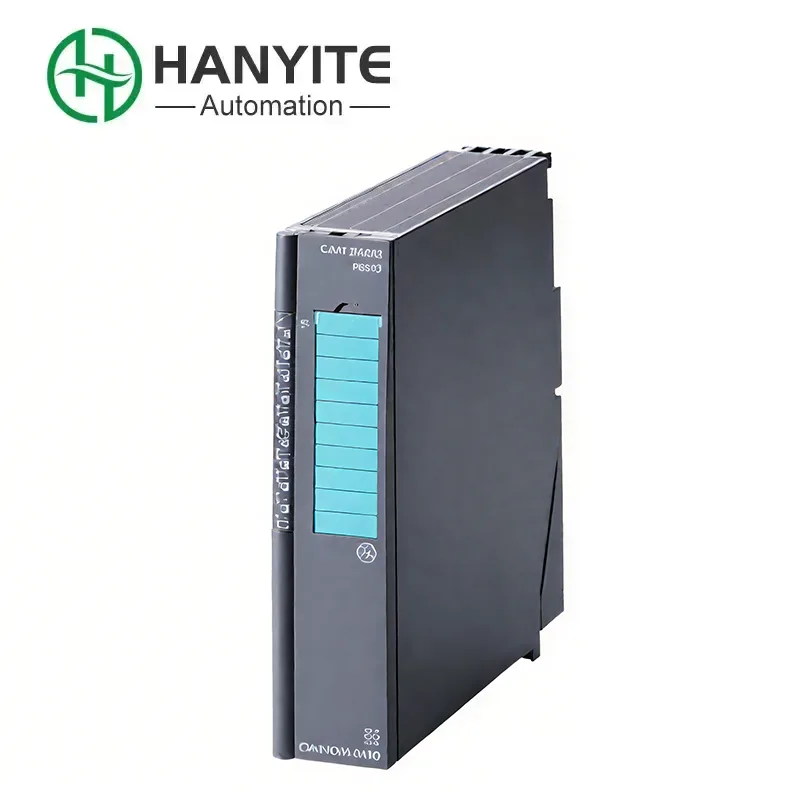

Siemens 6ES7134-7TD00-0AB0 представляет собой 4-канальный аналоговый модуль ввода термосопротивления (RTD). Его основная функция — получать слабый сигнал сопротивления от датчика температуры на объекте (например, Pt100), а затем точно преобразовывать это значение сопротивления, представляющее температуру, в цифровую величину, которую может обрабатывать ПЛК. Модуль прошел сертификацию опасной среды (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb. Он широко применяется в области автоматизации процессов, особенно в таких отраслях, как химическое машиностроение, нефтегазовая и фармацевтическая промышленность.
Siemens 6ES7134-7TD00-0AB0 может обмениваться данными с датчиками, поддерживающими протокол HART, тем самым обеспечивая синхронную передачу аналоговых сигналов и цифровых диагностических данных. Сертифицирован для использования в опасных зонах 1 и 2 (ATEX/IECEx). Модуль имеет 16-битное разрешение и может точно измерять аналоговые сигналы. Его можно оптимизировать для приложений управления процессами в реальном времени.
| Номер модели | Сименс 6ES7134-7TD00-0AB0 |
| Серия продуктов | ЭТ 200СП |
| Тип продукта | Модуль аналогового ввода (AI) |
| Входные каналы | 4 канала (гальванически изолированные) |
| Тип входа | Термометры сопротивления (RTD) |
| Módulo de interfaz (IM) | Пт 100, Пт 200, Пт 500, Пт 1000, Ни 100, Ни 120, Ни 200, Ни 500, Ни 1000, Cu 10, LG (линейное сопротивление) и другие. |
| Способы подключения | 2-проводное, 3-проводное, 4-проводное подключение |
| Диапазон измерения | Зависит от типа датчика (например, Pt 100: от -200 до +850 °C) |
| Разрешение | 15 бит + знак |
| Время интеграции/время преобразования | 50 мс (на канал, для всех каналов) |
| Потребляемая мощность | 1,7 Вт (от объединительной шины) |
| Текущее потребление (L+) | 40 мА (при 24 В постоянного тока) |
| Проводное соединение | Передний разъем (40-контактный) |
| Размеры (Ш х В х Г) | 15 мм х 117 мм х 73 мм |
| Масса | Номер модели |
| Совместимость | Контроллеры SIMATIC S7-1500, S7-1200, ET 200MP |
50 мс (на канал, для всех каналов)
